Шайби DIN 125: Як вибрати і чому це важливо для складання вузлів?

Як вибрати шайби DIN 125 для складання вузлів

Шайби DIN 125 — це одні з найпоширеніших елементів кріплення, що використовуються для рівномірного розподілу навантаження, захисту поверхонь і покращення з’єднання. Правильний вибір шайб впливає на надійність конструкції, довговічність кріплення та зменшення ризику пошкодження деталей. У цій статті розглянемо, як вибрати шайби DIN 125 для різних вузлів і умов експлуатації.

Зміст:

  1. Що таке шайби DIN 125 і для чого вони потрібні?
  2. Основні характеристики шайб DIN 125
  3. Матеріали та покриття
  4. Вибір шайб за розміром
  5. Вплив умов експлуатації
  6. Висновок

1. Що таке шайби DIN 125 і для чого вони потрібні?

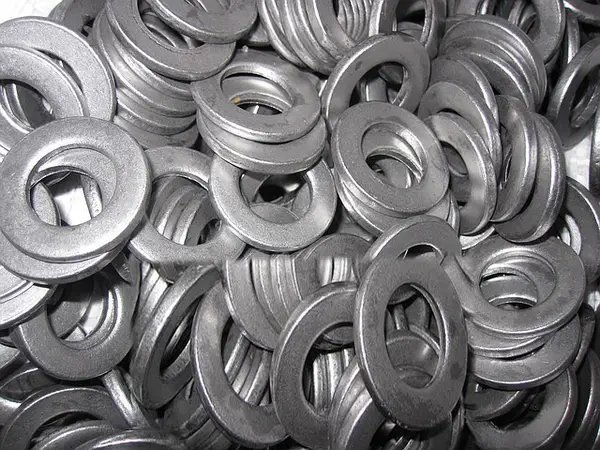

Шайби DIN 125 – це стандартні плоскі шайби, що використовуються у різних галузях промисловості та будівництва для підвищення надійності кріпильних з’єднань. Вони виконують одразу кілька важливих функцій, зокрема рівномірний розподіл навантаження, захист поверхонь від пошкоджень, компенсацію нерівностей і зменшення вібраційних впливів.

Основні функції шайб DIN 125

🔹 Розподіл навантаження
Шайба збільшує площу контакту між гайкою або головкою болта та поверхнею деталі. Це допомагає уникнути точкового навантаження, що може спричинити деформацію або руйнування матеріалу.

🔹 Захист матеріалу
Коли гайка чи болт затягується, металеві елементи можуть пошкодити поверхню конструкції. Шайби DIN 125 запобігають утворенню вм’ятин та подряпин, особливо на м’яких матеріалах, таких як алюміній, дерево або пластик.

🔹 Компенсація нерівностей
Якщо поверхня виробу має нерівності або грубу текстуру, шайба дозволяє вирівняти тиск і створити більш щільне та стійке з’єднання.

🔹 Зменшення вібраційних навантажень
В умовах динамічного навантаження (наприклад, у двигунах, трансмісіях або механізмах з постійними вібраціями) шайби допомагають запобігти самовільному послабленню різьбових з’єднань.

🔹 Захист від корозії та агресивних середовищ
При використанні шайб із нержавіючої сталі або з антикорозійним покриттям кріпильні вузли стають більш стійкими до вологи, кислот, лугів та інших агресивних середовищ.

Матеріали та покриття шайб DIN 125

Шайби DIN 125 виготовляються з різних матеріалів залежно від умов експлуатації.

Вуглецева сталь – стандартний матеріал для загального використання.
Нержавіюча сталь A2, A4 – застосовується у вологих середовищах, морській промисловості, харчовій та медичній галузях.
Мідь і латунь – використовується у випадках, коли важлива електропровідність або корозійна стійкість (наприклад, у електротехніці).
Алюміній – легкий матеріал, який часто використовується в авіаційній та космічній промисловості.
Полімери – шайби з пластику або композитних матеріалів застосовуються для ізоляції та додаткової амортизації в електротехніці та будівництві.

Для захисту від корозії металеві шайби можуть мати спеціальне покриття:

🔹 Оцинковка (біла, жовта, гаряче цинкування) – підвищує стійкість до іржі та вологи.
🔹 Фосфатування – покриття, що забезпечує додатковий захист від зношування та окислення.
🔹 Кадміювання та нікелювання – використовується в авіаційній та військовій промисловості для підвищеної зносостійкості.

Стандарти та розміри шайб DIN 125

Шайби DIN 125 відповідають міжнародним стандартам і мають чітко визначені розміри залежно від діаметра болта чи гайки.

📌 Основні стандарти:
DIN 125-A – класична форма з гладкими краями.
DIN 125-B – модифікована версія з фаскою, що полегшує монтаж і зменшує тертя.
ISO 7089/7090 – міжнародний аналог DIN 125.
ГОСТ 11371-78 – стандарт для країн СНД.

Стаття по темі:  Лучший весенний подарок - оригинальная парфумерия

📌 Типові розміри шайб (внутрішній/зовнішній діаметр):
🔘 M3 – 3,2 / 7 мм
🔘 M6 – 6,4 / 12 мм
🔘 M10 – 10,5 / 20 мм
🔘 M16 – 17 / 30 мм
🔘 M20 – 21 / 37 мм

Застосування шайб DIN 125 у різних галузях

🔧 Будівництво та монтаж
Використовуються у кріпильних вузлах металевих каркасів, опор, фасадних систем, мостів та шляхопроводів.

🔧 Машинобудування
Застосовуються у вузлах, де важливо забезпечити міцне кріплення при динамічних навантаженнях.

🔧 Автомобільна промисловість
Шайби DIN 125 запобігають розкручуванню болтів та гайок у двигунах, підвісках і трансмісіях автомобілів.

🔧 Меблева промисловість
Забезпечують довговічність з’єднань у меблевих каркасах, металевих конструкціях та стелажах.

🔧 Енергетика та електротехніка
Використовуються для кріплення електрощитів, трансформаторів, генераторів, сонячних панелей та інших систем, що потребують стійкості до навантажень та корозії.

🔧 Хімічна та харчова промисловість
Шайби з нержавіючої сталі A4 застосовуються у вологих або агресивних середовищах, де звичайний метал швидко піддається корозії.

🔧 Суднобудування та авіація
У морських умовах шайби з нержавіючої сталі або з антикорозійним покриттям гарантують тривалий термін служби конструкцій.

Переваги використання шайб DIN 125

Захист від пошкоджень – зменшує ризик деформації матеріалу.
Надійність кріплення – запобігає послабленню різьбових з’єднань.
Довговічність – підвищує стійкість до навантажень, корозії та зношення.
Універсальність – підходить для використання у різних сферах промисловості.

Шайби DIN 125 – це простий, але необхідний елемент у будь-якому кріпильному з’єднанні, що значно підвищує його міцність і довговічність.

2. Основні характеристики шайб DIN 125

Шайби DIN 125 використовуються для створення надійних з’єднань та захисту матеріалів від пошкоджень. Їхні характеристики визначають ефективність їх застосування у різних умовах експлуатації. Детальніше розглянемо основні параметри:

Зовнішній діаметр (d₂)

Зовнішній діаметр шайби визначає її здатність розподіляти навантаження на велику площу. Цей параметр зазвичай підбирається відповідно до номінального діаметра болта або шпильки. Зазвичай зовнішній діаметр у 1,5–2 рази більший за внутрішній діаметр шайби. Вибір правильного діаметра має велике значення для запобігання можливості деформації матеріалу, зокрема м’яких металів або пластиків, а також для забезпечення стабільної роботи з’єднання під час роботи під навантаженням.

Внутрішній діаметр (d₁)

Цей параметр відповідає за розмір отвору шайби і має бути трохи більшим за діаметр різьби кріпильного елемента (болта чи шпильки). Завдяки цьому шайба може вільно сісти на болт, забезпечуючи належну роботу з’єднання без надмірного тертя або механічних пошкоджень. Занадто великий внутрішній діаметр може призвести до ослаблення з’єднання, а занадто малий — до ускладнення монтажу.

Товщина шайби (h)

Товщина шайби має значний вплив на її міцність і здатність витримувати навантаження. Чим товща шайба, тим більше навантаження вона може витримувати без деформації. Товщина також впливає на компенсацію нерівностей у з’єднаннях, що особливо важливо при роботі з деталями, які не мають ідеально рівних поверхонь. Шайби з більшою товщиною використовуються в умовах високих навантажень і для захисту від деформацій. У той же час, тонші шайби можуть бути використані в менш навантажених системах.

Стаття по темі:  Ремонт ноутбуків Dell

Клас міцності

Шайби DIN 125 випускаються в кількох класах міцності, що визначає їх здатність до витримування механічних навантажень. Основні класи міцності для сталевих шайб:
140 HV — для звичайних з’єднань при низьких навантаженнях.
200 HV — для більш навантажених конструкцій, забезпечуючи гарну стійкість до деформацій.
300 HV — для важких умов роботи, наприклад, у важкому машинобудуванні або будівництві, де потрібна висока міцність та ударостійкість.

Матеріали

Шайби можуть бути виготовлені з різних матеріалів в залежності від вимог до конструкції та умов експлуатації:

  1. Вуглецева сталь — стандартний матеріал для загальних з’єднань. Може бути покрита захисним покриттям, як-от оцинковка, для захисту від корозії.
  2. Нержавіюча сталь — для застосувань в умовах підвищеної вологості та агресивних середовищ (наприклад, в хімічній або харчовій промисловості).
  3. Алюміній — використовується в легких конструкціях, де потрібно знизити вагу та забезпечити стійкість до корозії.
  4. Латунь і мідь — підходять для електричних з’єднань, де важливі антистатичні властивості та високий рівень електропровідності.
  5. Пластик і полімери — для ізоляційних застосувань, де потрібен захист від електричних впливів.

Покриття для захисту від корозії

Для забезпечення довговічності та стійкості до корозії, шайби можуть бути покриті різними матеріалами:

  1. Оцинковані шайби — найбільш поширений тип, що забезпечує хорошу стійкість до корозії при зовнішньому застосуванні.
  2. Нікельовані шайби — забезпечують додатковий захист від корозії, а також використовуються в естетичних застосуваннях.
  3. Фосфатовані шайби — використовуються для зменшення тертя в з’єднаннях та підвищення зносостійкості.
  4. Кадмієве покриття — застосовується в особливо агресивних умовах, таких як морські або хімічні середовища.

Місця застосування шайб DIN 125

Шайби DIN 125 мають широке застосування в різних галузях:

  • Будівництво — для з’єднання сталевих конструкцій, бетону, деревини та інших матеріалів.
  • Машинобудування — для забезпечення з’єднань у механізмах, що працюють при високих навантаженнях.
  • Автомобільна промисловість — для кріплення в конструкціях автомобілів, де потрібен високий рівень міцності та стійкості до вібрацій.
  • Меблева промисловість — для кріплення елементів меблів, де шайби захищають поверхню матеріалу від пошкоджень.
  • Електротехнічна промисловість — для забезпечення ізоляції у електричних з’єднаннях.

Вибір шайб DIN 125 є важливим етапом у розробці надійних і довговічних з’єднань. Від правильного підбору розміру, матеріалу та класу міцності залежить ефективність роботи конструкцій та їхня стійкість до механічних навантажень та впливу зовнішнього середовища.

3. Матеріали та покриття

При виборі шайб важливо враховувати матеріал і захисне покриття, адже вони впливають на міцність і стійкість до корозії.

Популярні матеріали:

Вуглецева сталь (чорні, оцинковані, нержавіючі) – універсальний варіант.
Нержавіюча сталь A2, A4 – підходять для вологих і агресивних середовищ.
Латунь, алюміній, пластик – для електротехніки, декоративних та легких конструкцій.

Стаття по темі:  Губернатор: в Белгороде "громкие звуки", предположительно сработало ПВО

Види покриття:

🔹 Гальванічне цинкування (Zn) – для середніх умов експлуатації.
🔹 Гаряче цинкування (HDG) – для агресивних умов (вуличні конструкції, мости).
🔹 Нікелювання, хромування – декоративний ефект та додатковий захист.
🔹 Фосфатування – покращує зчеплення з фарбою та антикорозійні властивості.

4. Вибір шайб за розміром

Щоб правильно вибрати шайбу DIN 125, потрібно враховувати діаметр болта. Основні розміри (для метричних різьб):

Діаметр болта (M) Внутрішній діаметр (d₁) Зовнішній діаметр (d₂) Товщина (h)
M5 5.3 mm 10 mm 1 mm
M6 6.4 mm 12 mm 1.6 mm
M8 8.4 mm 16 mm 1.6 mm
M10 10.5 mm 20 mm 2 mm
M12 13 mm 24 mm 2.5 mm

📌 Рекомендація: Для важких навантажень краще використовувати шайби збільшеного діаметра DIN 9021 або високоміцні шайби HV.

5. Вплив умов експлуатації

При виборі шайб важливо враховувати умови експлуатації.

  • Високі навантаження ➝ використовуйте шайби з вуглецевої сталі 200 HV або 300 HV.
  • Корозійне середовище (вуличні конструкції, морські зони) ➝ шайби з нержавіючої сталі A2 або A4.
  • Динамічні навантаження, вібрації ➝ шайби з пружним ефектом (DIN 127, DIN 6798).
  • Декоративні або легкі конструкції ➝ латунні чи алюмінієві шайби.

6. Висновок

🔹 Шайби DIN 125 — це важливі компоненти, що виконують функції рівномірного розподілу навантаження і захисту матеріалів від пошкоджень. Вони допомагають зберегти цілісність з’єднань, знижують ймовірність утворення дефектів у деталях та забезпечують стабільність конструкцій.

🔹 Вибір матеріалу шайб має велике значення для їх ефективності та надійності. Якщо використовується нержавіюча сталь (A2 або A4), шайби будуть стійкими до корозії, що особливо важливо в умовах високої вологості, хімічних впливів або в морських середовищах. Це забезпечує їх довговічність у складних експлуатаційних умовах.

🔹 Для конструкцій, що піддаються великим навантаженням або високим механічним впливам, найкраще вибирати шайби, виготовлені з вуглецевої сталі з високим рівнем твердості (зокрема, 140 HV, 200 HV чи 300 HV). Такі шайби мають чудову міцність, що дозволяє витримувати великі механічні навантаження, удари та температурні коливання.

🔹 Вибір правильного класу міцності (наприклад, для сталевих шайб 140 HV, 200 HV або 300 HV) дозволяє зберегти надійність та безпеку з’єднань в умовах високих навантажень та вибіркової втоми матеріалу, що є критично важливим для довготривалої експлуатації конструкцій у таких галузях, як будівництво, машинобудування, енергетика.

🔹 Крім цього, вибір покриття для шайб має важливе значення в залежності від умов середовища. Цинкове покриття забезпечує додатковий захист від корозії, а покриття з нікелю підвищує стійкість до агресивних хімічних середовищ. В агресивних середовищах (хімічні заводи, прибережні райони) варто вибирати нержавіючі шайби або шайби з покриттям для досягнення тривалого терміну служби та мінімізації зносу.

🔹 Важливо також звертати увагу на правильний розмір шайб відповідно до розмірів болтів чи гайок. Це дозволяє уникнути деформації деталей, забезпечити стабільність з’єднання і знизити ймовірність відмови або пошкоджень під час експлуатації конструкцій.
