Монтаж СКС: від аудиту до сертифікації

монтаж скс — це комплексне впровадження структурованої кабельної системи, що забезпечує безперебійну передачу даних, надійність сервісів та готовність мережі до масштабування. Грамотно спроєктована СКС мінімізує простій, знижує витрати на підтримку й полегшує розширення офісів, складів, РЦ та виробничих дільниць.

Планування та проєктування

Процес починається з аудиту приміщень, оцінки поточних потреб і прогнозу навантажень. Враховують стандарти TIA/EIA та ISO/IEC, категорії кабелів (Cat5e, Cat6, Cat6A), вимоги PoE/PoE+, пожежну безпеку та маршрутизацію трас. Проєкт визначає точки доступу й робочі місця, траси кабелю, висоту й розміщення телекомунікаційних шаф, кросових, а також резерв на зростання (зазвичай 20–30%). Правильне зонування допомагає зменшити довжини каналів, уникнути перехресть зі силовими лініями та підвищити завадостійкість.

Етапи виконання робіт

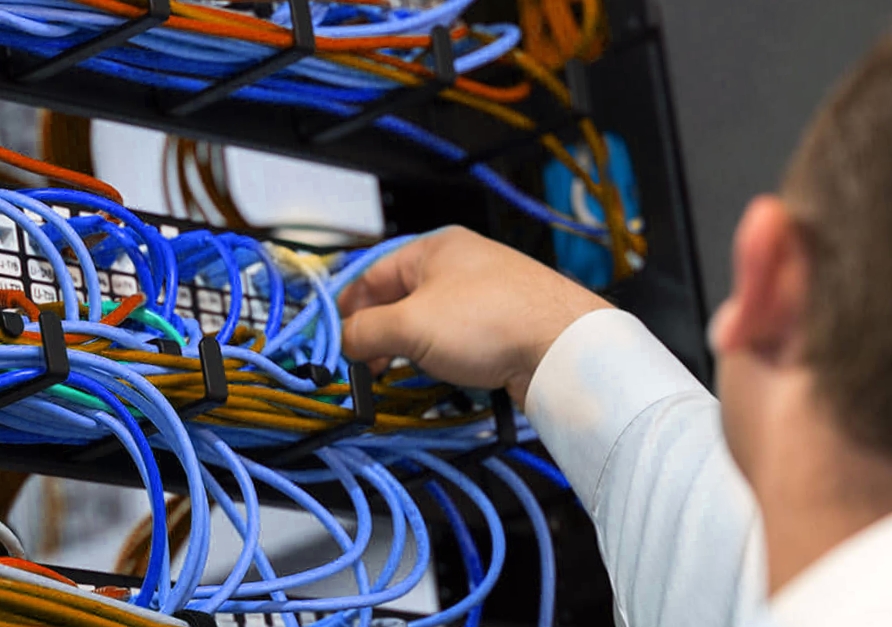

Після погодження креслень здійснюється постачання матеріалів та маркування. Далі монтують кабельні траси (лотки, короб, гофра), враховуючи радіуси вигину, тяглові зусилля та мінімальні відстані до силових кабелів. Прокладання виконується пучками з фіксацією стяжками без перетискання. На стороні робочих місць інсталюються розетки з модулями Keystone, в кросових — патч-панелі, органайзери, шафи, заземлення. Завершальні кроки: обжилювання по схемі T568B, первинний контроль, підключення активного обладнання, тестування каналів і складання виконавчої документації.

Матеріали та стандарти

Для офісів переважно обирають мідні кабелі Cat6/Cat6A з LSZH-оболонкою, що зменшує виділення диму та токсичних газів. Використовують якісні конектори, патч-корди, патч-панелі з нумерацією та кабельні органайзери для акуратної укладки. Важливі правила: не перевищувати 90 м постійної лінії, не порушувати скрутку пар, дотримуватися радіусів вигину, екрановані траси заземлювати в одній точці. Для PoE враховують теплове навантаження в пучках і обирають відповідні категорії та тип кабелю.

Типові помилки та як їх уникнути

Поширені помилки — перетискання стяжками, паралельне прокладання поруч із силовими кабелями, надмірні натяги під час протяжки, відсутність системної маркувальної схеми, змішування категорій у межах одного каналу. Також критичні недоліки — неправильне розведення пар у конекторах, відсутність заземлення екрану, ігнорування норм пожежної безпеки. Запобігають цьому завдяки інструктажу монтажників, контролю на кожному етапі та поетапному тестуванню.

Тестування, сертифікація та документація

По завершенні виконується вимірювання параметрів каналу сертифікованими приладами (наприклад, Fluke Networks DSX): NEXT, FEXT, затухання, затримка розповсюдження, повернені втрати. Протоколи з результатами додаються до пакета документації разом зі схемами кросування, специфікацією матеріалів і маркувальним планом. Сертифікація підтверджує відповідність стандартам та гарантує пропускну здатність, що важливо для VoIP, відеоспостереження та високонавантажених сервісів.

Підтримка та масштабування

Регламентне обслуговування включає ревізію з’єднань, оновлення схем, контроль температурних режимів у шафах, перевірку патч-менеджменту. Для масштабування передбачають резервні порти, вільні юніти в шафах, запас кабельних трас. Правильний підхід скорочує час простоїв при релокаціях та розширеннях, а також спрощує інтеграцію Wi-Fi 6/6E, IP-ATS, систем контролю доступу й відеоаналітики.

Професійний монтаж СКС забезпечує стабільну інфраструктуру, прозору підтримку й легку модернізацію. Обирайте команду, що працює за стандартами, надає протоколи вимірювань і гарантію, а також допомагає з подальшим сервісом — від патч-менеджменту до швидкого розгортання нових робочих місць. Деталі та приклади реалізацій дивіться за посиланням: https://ikscs.in.ua/install/scs.
